PE-RTⅡ耐热聚乙烯供热管道
产品详情


新型二次供热管道的全新革命    二次热力管道系统的最佳选择

耐热聚乙烯(PE-RTⅡ)管道是一种新型的高分子化学建材,具有优异的耐热性、耐腐蚀性、耐冲击性,良好的柔韧性及密封性,施工维修方便,使用寿命长达50年以上,适用于集中供热的二次管网系统。二次热力管网是指由热力工厂生产或排放的热蒸汽通过中间换热器的作用,使其转化为80℃以下的热水,并由地埋热力管网输送到家庭或者单位的散热器进行采暖,此热力管网即为二次热力管网。

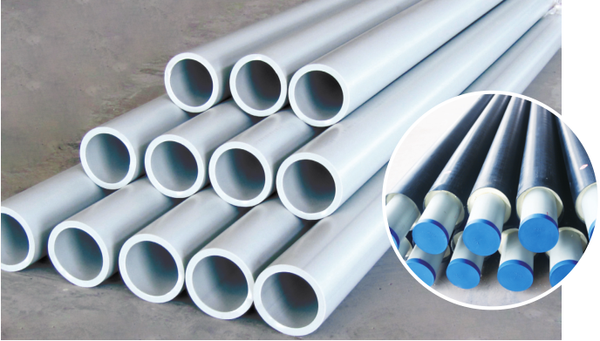

产品结构——三层结构

耐热聚乙烯复合管道为三层结构,内层为耐热聚乙烯(PE-RTⅡ)管材,中间层为发泡聚氨酯保温层,外层为高密度聚乙烯外护套管。

执行标准:

CJ/T480-2015)《高密度聚乙烯外护管聚氨酯发泡预制直埋保温复合塑料管》

DB64/T 1056-2014)《预制直埋保温复合塑料管道应用技术规程》

GB/T 28799-2012)《建筑冷热水用耐热聚乙烯(PE-RT)管道系统》

产品的性能特点与应用优势

1. 50年使用寿命

根据国际标准ISO9080的标准规定,PE-RTⅡ型供热管道在80℃的长期使用寿命可以超过50年。

2. 优异的耐低温脆性

PE-RTⅡ型供热管道的低温脆化点达-40℃,相对比于PPR管抵抗低温脆性能力更加卓越,在受冻或冲击等更加极端的条件下使用不用担心管道破损问题。

3. 管网输送能力强

PE-RTⅡ型耐热聚乙烯供热管道内表面光滑,不会发生内壁结垢,流体阻力不到钢管的1/20,相同比摩阻下,管道输送热负荷比钢管至少提高25%。

4. 管道保温效果好,热损失小

PE-RTⅡ型材料为热的不良导体,导热系数不足钢管的1/10, PE-RTⅡ型耐热聚乙烯供热管道比钢管至少降低50%的热损失,每公里热损失不足0.1℃。

5. 质量轻,焊接效率高,安装施工成本低,进度快

6. 无补偿自然敷设,设计灵活

7. 管道连接可靠、效率高

PE-RTⅡ型耐热聚乙烯供热管道与PE给水、燃气一样,可以采用热熔连接、电熔连接、热熔承插连接以及法兰连接

8. 管道修复安全可靠

PE-RTⅡ型耐热聚乙烯供热管道损坏后,可以采用电熔管件进行快速修复,修复质量安全可靠。

9. 压扁断水修复复原技术

PE-RTⅡ型材料为柔性材料,其耐慢速裂纹增长的性能非常优异,可以采用压扁断水修复技术进行管道断水,修复之后通压,管道由于记忆效应,会自然复原,且复原后的管道性能仍符合长期使用的要求。

10. 架空敷设及管廊安装方便快捷

PE-RTⅡ型保温复合塑料管道可以适应于各种复杂的地库安装及管廊敷设,固定支架和滑动支架应用成熟,施工质量安全可靠。

耐热聚乙烯PE-RTⅡ)直埋供热管道与钢管性能对比

项目

耐热聚乙烯PE-RT管

钢管

备注

保温性能导热系数W/(m·k)

0.4

30-150

●塑料管属于保温材料,使整个管道系统热损失降低到5%以下。

密度g/cm3

0.96

7.75

钢管的密度是塑料管8倍,塑管重量轻施工方便。

管道连接

热熔或电熔

电焊

●塑料管道不需明火。热熔连接或者电熔管件焊接,很便利;
●塑料管道施工安装更加的方便,且焊口强度高于本体;
●电熔管件只需要很小的操作空间,能够轻松解决一些狭窄区域的连接

耐腐蚀性能

非常好

塑料管道可以耐PH值2-12的介质

使用寿命

≥50

<15年

●塑料管道无腐蚀、不结垢、终身运行不会出现缩径导致热量不够;
●接头不会出现锈穿的问题。

综合成本

更低

●塑料管长度可以在现场轻松截取,施工成本低;
●终身无锈蚀无腐蚀,维护费低。几乎免维护:
●使用寿命长,综合成本低。

轴向剪切强度
(23℃,MPa)

≥0.09

≥0.12

●因为钢管导热性很高,一旦保温层和钢管之间存在气隙,整个系统的保温性能会失效;而塑料是热的不良导体,即使存在气隙,对系统的保温效果影响不大。也就是说钢管保温管的综合保温效果依赖于很紧密的三层结构,而塑料保温管的保温效果不需要那么苛刻的严密性。

线膨胀系数
mm/(m·k)

0.12

0.012

●塑料管是柔性材料,能够通过自身形变吸收轴向的应力,因此更适于埋地安装;
●对于地面不均匀沉降具有很好的适应性

模量小,膨胀力小

模量随时间延长而降低,23℃时为850MPa,60℃时为330MPa,80℃时为190MPa

206000MPa

●热胀冷缩导致的轴向应力与材料的模量成正比,塑料管道模量小,因此轴向力也小,几乎只有钢管的1%。

使用共况

供热二次管网、地板辐射采暖管网

供热一次,二次管网都可以使用

●XRT70材料软化点126℃,塑料材料通常最高使用温度低与软化点15-20℃,因此完全可以用于低于90℃热水工况,如集中供热二次管网。在建筑内的冷热水和地板采暖、暖气片采暖已经有很成熟的应用

使用温度

一般为80℃

较高(一般为300℃以下皆可)

/

使用压力MPa

≤1.0

使用压力较高

塑料管道的压力级别和壁厚息息相关
