三、针对存在问题的对策


主要从几方面着手:充分发挥行业协会作用,加强PCCP质量监管;严格控制PCCP质量;PCCP敷设与质量控制;管道系统水压试验。

1

充分发挥行业协会作用,加强PCCP质量监管

1


PCCP制管企业应共同维护其行业的发展和产品质量,建议中国混凝土与水泥制品协会PCCP质量创新工作委员会每年对加入PCCP质量创新工作委员会的制管企业进行质量检查、评定,定期向全社会公布质量排名靠前几名的企业。让生产质量差甚至生产不合格PCCP的企业无市场。

2


要求制管企业做到主要生产工序和设备的数字化控制,最好是全过程数控,每节PCCP均植入RFID芯片。

3


建议PCCP质量创新工作委员会对制管企业设立一定门槛,规定最低要求主要技术人员数量、制管设备、检测设备、试验设备等。

4


不定期对PCCP质量创新工作委员会成员的产品进行质量抽检。



2

严格控制PCCP质量

1

从主要原材料质量控制抓起

(a)粗、细骨料:应注意碱活性和化学成分,汲取某工程细骨料氯离子含量超标的教训。

(b)钢材:严格控制高强钢丝质量(核心原材料),除必须满足GB/T 5223 “压力管道用冷拉钢丝”规定指标外,严格控制扭转试验和钢丝氢脆敏感性应力腐蚀试验。从源头轧钢厂盘条化学成分、物理性能控制做起;严格控制拔丝速度和温度。


扭转试验合格的钢丝


扭转试验不合格的钢丝

承插口型钢:除钢材物理化学性能指标外,要注意承插口型钢(特别是插口受模具损耗影响)的尺寸,影响接口密封。

配件用厚钢板:应采用C、D级,避免使用A、B 级钢。

2

加强制管质量控制

(a)钢筒制作

  一般有两种工艺:螺旋焊、拼缝焊。

拼缝焊优缺点

优点:生产速度快,同一条生产线可同时生产多种管径。

缺点:占用场地大,需要人员多,焊缝补焊多,生产出的钢筒刚度相对小,规整度差。

螺旋焊优缺点

优点:生产出的钢筒刚度相对大、较规整,焊缝质量稳定、占用场地小,需要人员少。

缺点:生产速度慢,同一条生产线对不同直径适应性差(需更换芯模)。

钢筒车间水压试验后钢筒


(b)缠丝

缠丝过程监理应该注意的问题:

◆管芯混凝土要达到缠丝前“合同规定的最低强度”;

◆缠丝初始压应力≤缠丝时混凝土抗压强度的55%;

◆管芯表面平整度;

◆缠丝时喷涂水泥净浆;

◆管芯两端部钢丝锚固;

◆钢丝应力稳定,应力波动值≤±5%;

◆丝距(均匀性);

◆多层缠丝、辊射,建议尽量减少或不用多层缠丝。


不合格的缠丝

(c)水泥砂护浆保层

水泥砂浆保护层用来保护PCCP的核心部分——高强钢丝,其质量非常重要,有很多工程中的PCCP使用的原材料质量、制作工艺和质量都没问题,但就是水泥砂浆保护层没做好,比如存在“空鼓、裂缝、分层及剥落”等问题之一或这些问题都存在,都有可能导致断丝,随着断丝数量的增加,就有发生爆管的风险。


制作PCCP水泥砂浆保护层

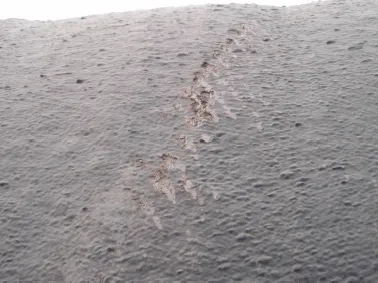

管外壁保护层空鼓

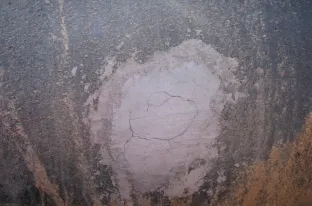

某工程PCCP处于腐蚀性环境运行7年后

做好水泥砂浆保护层应该注意的问题:

◆砂的质量(严格过筛,不允许含有小砾石,其危害性有三方面);

◆水泥砂浆配比;

◆保护层辊射机性能(高速辊射、均匀稳定、加大辊射轮直径);

◆喷涂水泥净浆工艺(注意辊射时同时向管芯喷涂一层水泥净浆);

◆保护层辊射环境温度、养护,质量检验:

强度:(取样方法:随实际管子取样或模拟管取样);

吸水率:(从同一班拌制的砂浆中至少抽取三个样品,其吸水率平均值不应大于9%,单个样品不大于10%, 控制在7% 附近最好。)

砂浆安定性:(用锤子敲击检查空鼓,破坏后的砂浆块状)

◆辊射后的水泥砂浆保护层自然养护或在养护罩内养护。


保护层用砂中含有大砾石的情况

3

PCCP敷设与质量控制

管道敷设及质量控制,涉及沟槽开挖、管道安装、沟槽回填、水压试验等诸多内容。

1

沟槽开挖

正确理解开弧法与填弧法:

国内有些技术人员对开弧法的概念存在误区,认为在原状土体上开出弧状沟槽就是开弧法。实际上是不正确的。真正开弧法有好多优点,但大部分工程不具备开弧法的条件,所以,一般采用填弧法施工。

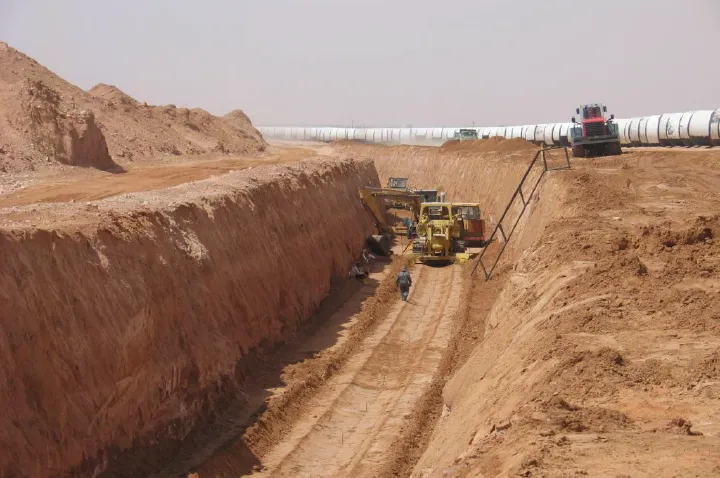

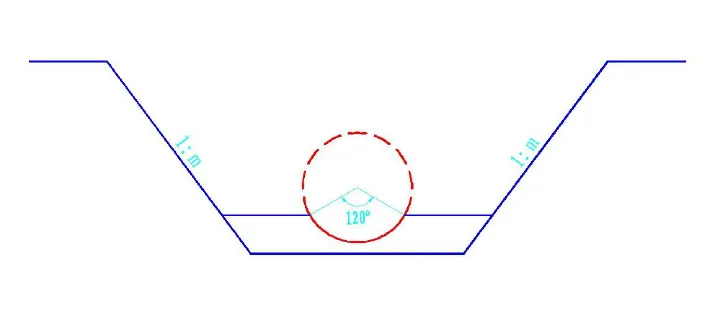

开弧法施工示意图

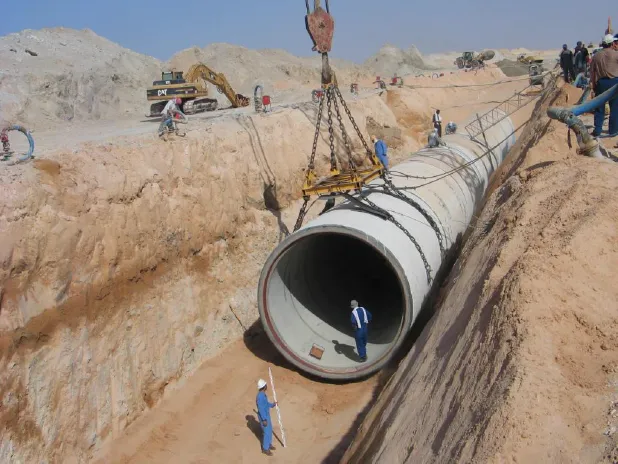

开弧法安装PCCP


开弧法安装PCCP

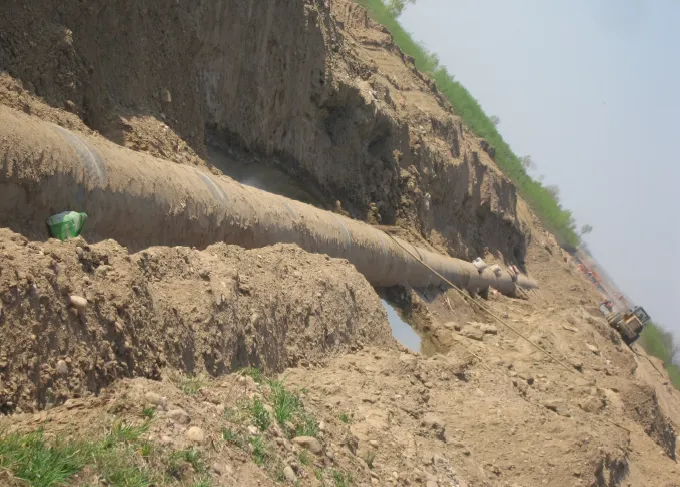

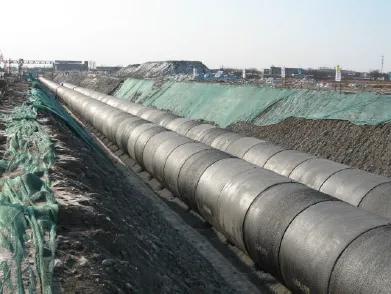

填弧法安装PCCP

两种型式的区别和优缺点:

相同点:都是开挖同样的沟槽。

不同点:

开弧法是在沟槽120°角高度范围内先回填、压实(方便大型设备行走,保证压实质量),然后再开弧、安装管道,再按压实标准分层回填以上部分。

填弧法是先在沟槽内铺设一层厚度不小于0.3m松散垫层,宽度为管道外径的2/3,然后安装管道,回填中心角120°管基垫层,再按压实标准分层回填以上部分。

2

管道安装

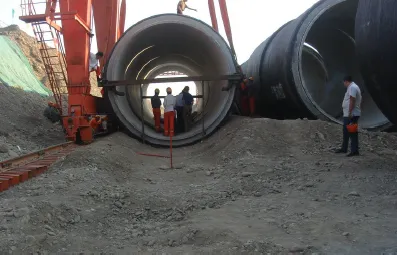

管道安装根据口径大小、承包人熟练程度常用几种方法:用吊装设备直接顶进、专用设备辅助顶进、用牵引设备内拉或外拉。大口径管道安装多采用内拉法和专用设备辅助顶进。

要尽量使安装接缝宽度均匀,以减少累积长度误差。

对于高工压大口径管道,管芯厚度一般偏大,导致承插口端部刚度偏大,安装设备不合适容易损坏插口管芯混凝土。

对于坚硬地基设计无砂砾或碎石垫层情况,管道安装时困难,后期会使PCCP产生裂缝。

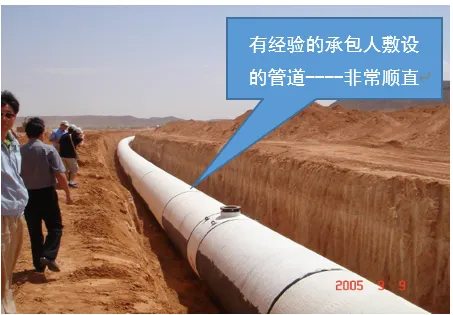

有经验的管道敷设





缺乏经验的管道敷设

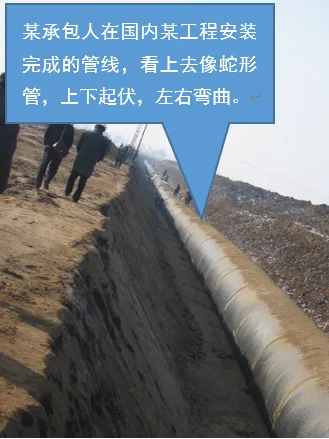

主要问题:左右弯曲对使用影响不大,关键问题是上下起伏,改变了管线的纵坡,从而改变了排气阀设置的合理性,问题严重。

3

管道接头借转

PCCP管线转弯一般采用配件或标准PCCP接头借转方式来实现:

利用配件,可以实现任意角度的转角。

利用异型管中的斜口管、半斜口管可以实现4°和2°的转角(但目前国内设备不具备生产斜口管、半斜口管能力)。

对于较小角度转折,可以利用标准PCCP接头借转实现。但应考虑预留足够的接头变形余度,不能全部利用。比如说,PCCP最大允许转角度数为1.0°,但最大借转角也不宜大于0.6°或者0.5°。留出地基不均匀沉陷变形或发生地震时接头变形。

4

PCCP水泥砂浆保护层损坏的修复

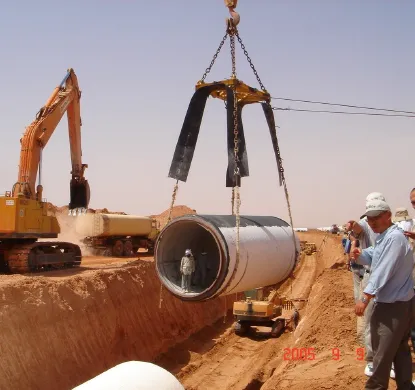

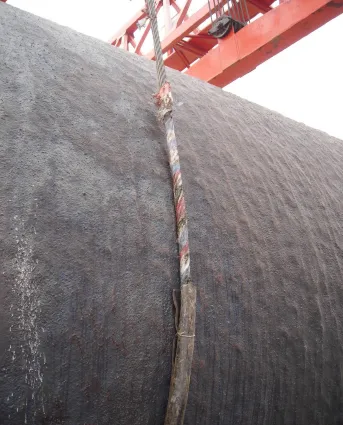

规范吊装-带保护吊装绳

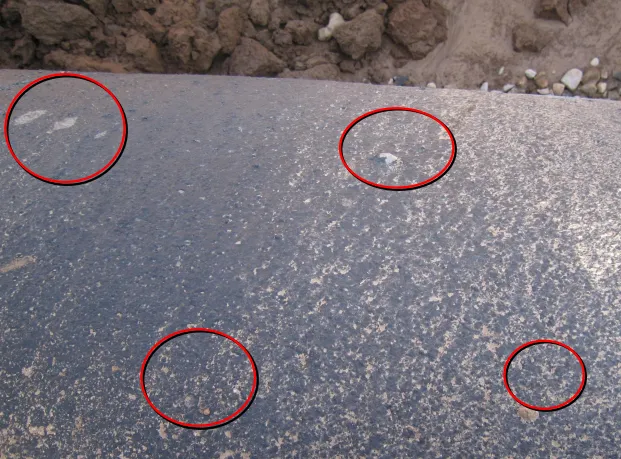

安装承包人用裸钢丝绳吊装损坏PCCP表面环氧煤沥青涂层




「」

不规范吊装

安装承包人在PCCP运输和安装过程损坏水泥砂浆保护层的修复,最好在招标文件中规定由制管承包人修补。如果合同规定由安装承包人完成,应该规定按制管承包人的作业指导书进行修补,否则修复不规范会留下安全隐患,影响管道寿命。


某工程安装承包人修补后的PCCP实例

5

沟槽回填

a、回填压实标准

针对不同回填材料规定压实指标,如压实度和相对密度,前者针对黏性土,后者针对无黏性土(砂砾石或砂),在多项工程中混淆。

b、管基垫层

影响安装、管道结构受力。

c、分层回填及压实

现场监理和承包人一定要根据合同技术条款规定,严格分层回填,特别是管基垫层区,本身回填压实难度大,但尽管压实难度大,就越要严格要求。

靠近管周回填料粒径要求(特别有外防腐涂层的管材)。

管道两侧对称回填,防止挤偏管道。


规范的PCCP管沟回填


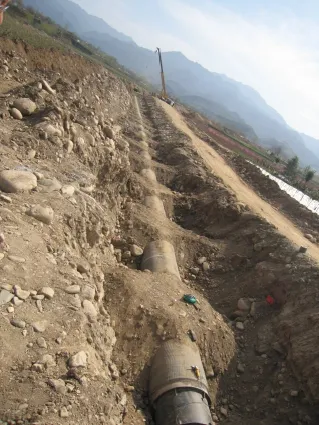

不规范的PCCP管沟回填




不规范的PCCP沟槽回填

4

管道系统水压试验

1

试验目的


a、检验管材承受内能力;

b、检验安装完成的管道承插口接头在承受试验压力下是否合格;管道焊接接口是否合格;设备接口是否漏水等;

c、检验止推设计及施工质量。


2

试验遵循的标准


a、《给水排水管道工程施工及验收规范》GB 50268

b、《预应力钢筒混凝土管道技术规范》SL 702

c、《水电水利工程压力钢管制作安装及验收规范》GB 50766


3

管道水压试验分段


按GB 50268   9.1.9规定“管道的试验长度除本规范规定和设计另有要求外,压力管道水压试验的管段长度不宜大于1.0km;无压力管道的闭水试验,条件允许时可一次试验不超过5个连续井段;对于无法分段试验的管道,应由工程有关方面根据工程具体情况确定。”

这个规定不切合实际。

大部分工程都不执行或者说没法执行;

有些工程在招标阶段盲目地、死板教条地执行GB 50268,给后期带来很多麻烦。


建议结合管道管线地形、压力、水源等条件确定,招标文件一定载明“由设计确定”

那么,设计如何确定呢?

a)应结合地形条件;

b)应结合管材及工压;

c)应结合管道工程止推系统设计;

d)应结合水压试验采用的堵头条件、是否利用检修阀、是否已在管线系统中安装了水压试验管;

e)应结合水压试验水源条件;


   综合分析了以上各种条件后合理地进行。

4

合格标准


《给水排水管道工程施工及验收规范》GB   50268规定,水压试验合格标准分为:允许压力降值和允许渗漏量值。GB 50268是在市政给排水标准基础上形成的,不适用现在的PCCP接口型式。


GB 50268第9章管道功能性试验:

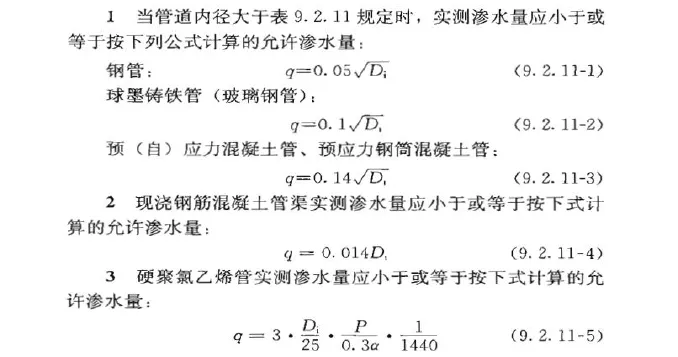

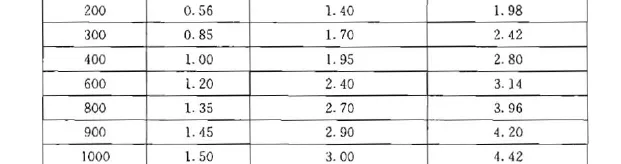

允许渗漏量值法及存在的问题:


a、认为每个接口沿管径均匀渗漏,渗漏量与管径有关。

b、认为每个接口沿管径均匀渗漏,且渗漏量与接口数量成正比,与试验段长度成正比。


从前面我们对SP、PCCP等各种管材材质、接口型式等分析可以看出:以上这两条假定或者说前提条件都不正确,导致计算出允许渗漏量偏大。


四、PCCP工程常见问题及处理


PCCP工程常见问题:接头漏水;阀件法兰接口漏水;止推发生位移导致接口拉开;PCCP接头安装不合格漏水;一条管线中含有两种以上管材如何进行水压试验;易发生接头漏水或管道结构破坏的情况;弯管接头与镇墩(或止推墩)浇筑;排气阀设计或安装不到位的情况处理;管道埋深;安装过程漂管;已装完成后的管道接头后期打压不合格问题。

1

接头漏水

南水北调某配套工程PCCP接口漏水(地基变形、试验压力偏大导致)

2

阀件法兰接口漏水

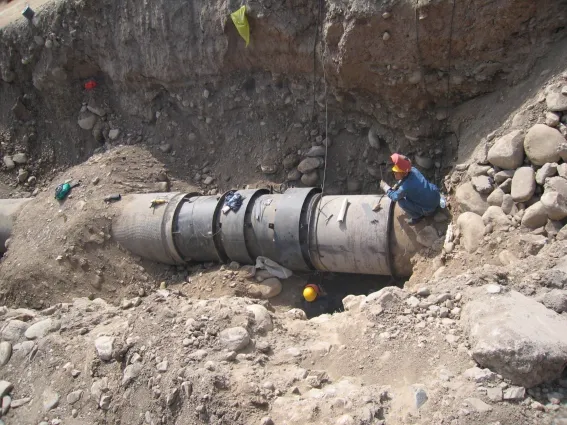

有些工程发生蝶阀与伸缩节法兰接口严重漏水,漏水原因大部分为安装问题,少数为法兰盘强度、刚度不满足。对于安装问题可松开全部螺栓,重新均匀紧固;法兰盘强度、刚度不满足属于设计或制作缺陷。但下图中某工程接头漏水的处理方式不可取。

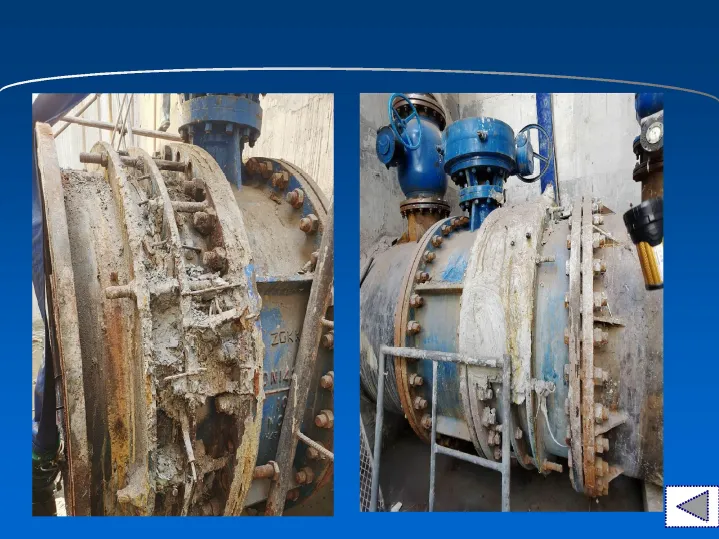

某工程接头漏水的不可取处理方式

3

止推发生位移导致接口拉开

1)某输水管道工程试压过程中上凸弯头脱落;

2)某PCCP输水工程止推墩发生较大位移,导致接口漏水;属于工程缺陷,应针对性地进行处理。

4

PCCP接头安装不合格漏水

国内PCCP接头水压试验不合格的实例很多,如,某工程小口径PCCP输水工程,其中一个接口两道胶圈安装均不到位,已出现严重漏水现象。但管道整体水压试验时,按允许渗漏量标准判定合格,按允许压力降标准判定不合格。

5

一条管线中含有两种以上管材如何进行水压试验

按GB 50268中9.1.8 规定执行。

1)穿河段;

2)穿铁路、高等级公路;

3)水平定向钻、顶管或沉管。

GB 50268 9.1.8管道采用两种(或两种以上)管材时,宜按不同管材分别进行试验;不具备分别试验的条件必须组合试验,且设计无具体要求时,应采用不同管材的管段中试验控制最严的标准进行试验。

建议分不同情况进行实施,如沉管、水平定向钻拖管和顶套管内穿管,应在实施前进行水压试验。

6

易发生接头漏水或管道结构破坏的情况

1)软硬岩变化处;应做好过渡段设计与施工。

2)岩基敷设管道且未设垫层或垫层设置不合

理。

3)管基、管侧回填质量差。

7

弯管接头与镇墩(或止推墩)浇筑

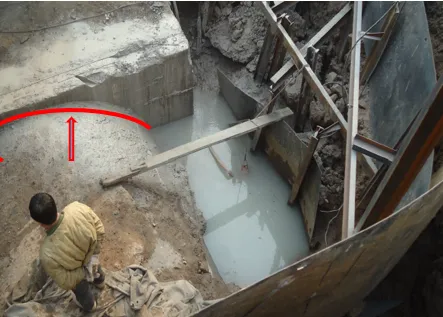

某工程镇墩浇筑未按设计图纸浇筑,导致后期管道失事。


不正确的镇墩浇筑

8

排气阀设计或安装不到位的情况处理

排气阀设置事关工程安全运行,发现后应及时增设。

9

管道埋深

某工程管线穿过一片麦田,由于测量错误将管线整体抬高50cm,导致管道埋深由原设计的2.0m减少到1.5m,考虑已经满足了冻土深度,故业主为了施工进度,决定就按1.5m埋深安装。建成后对工程安全运行没影响,但农民每年都找管理单位的麻烦。所以,原设计2.0m是有道理的。

10

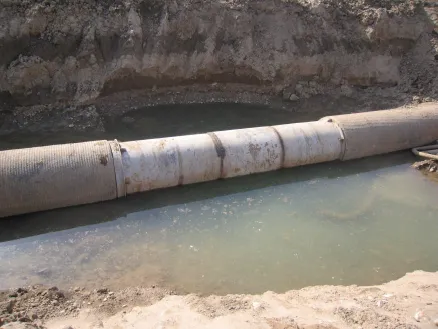

安装过程漂管

高地下水区域或雨季常发生。


雨季或高地下水区漂管

11

安装完成后的管道接头后期打压不合格问题

国内有多项工程发生过管道接头后期打压不合格问题,原因也是多方面的,处理措施应针对实际情况进行区别对待。

总之,设计、制作、安装、回填都把好质量关,相信PCCP行业在我国会更加健康地发展。
